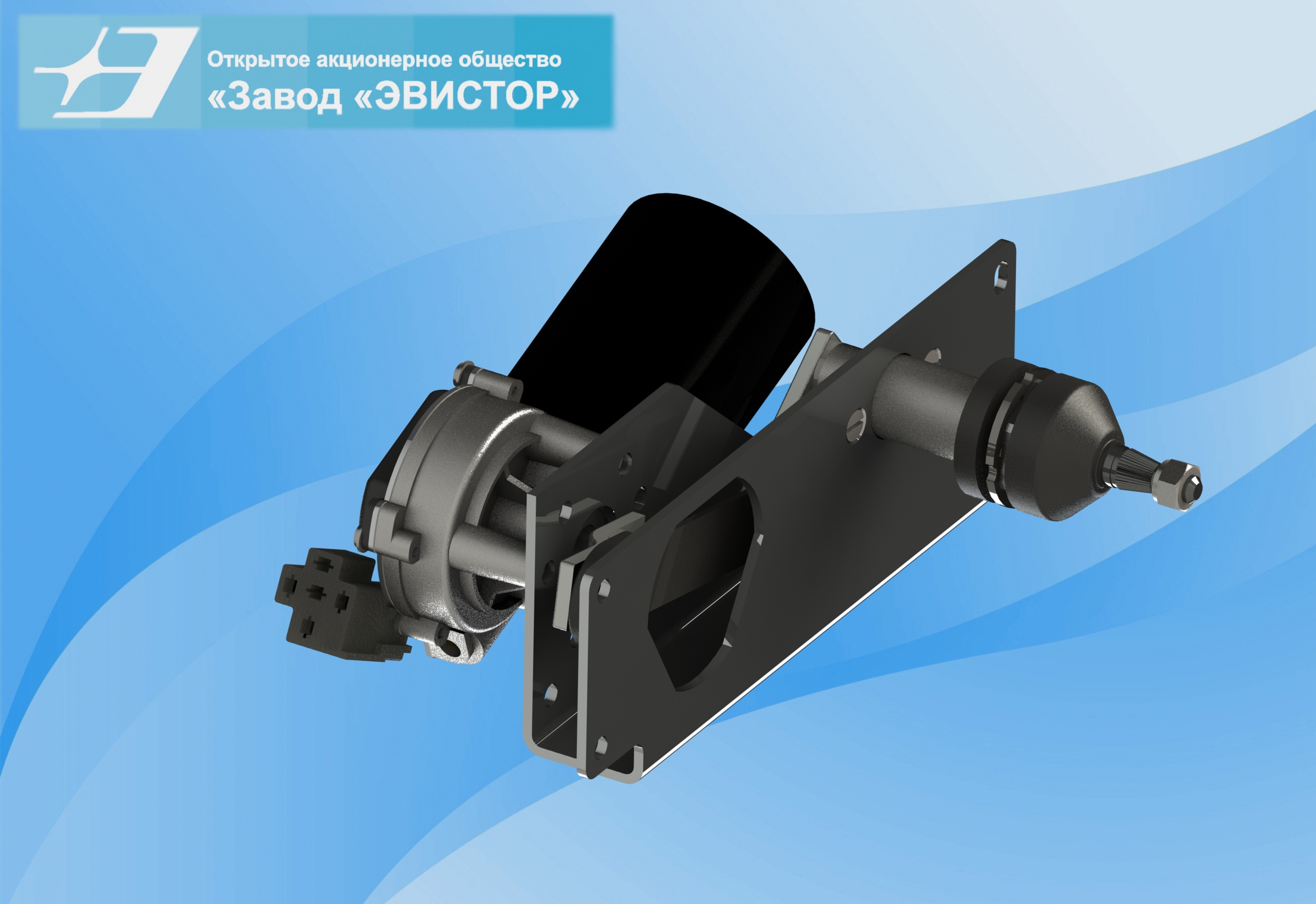

Привод стеклоочистителя МР-05
Привод стеклоочистителя МР-05
1 Основные сведения
1.1 Привод стеклоочистителя МР-05 (МР-05М, МР-05Г, МР-05Г-01, МР-06М) предназначен, в комплекте со щеткодержателем и щеткой, для очистки ветрового стекла транспортного средства от атмосферных осадков, а при работе с омывателем – от пыли и грязи.
1.2 Привод стеклоочистителя двухскоростной, рассчитанный на работу в цепи постоянного тока с номинальным напряжением 12 В для МР-05, МР-05М, МР-06М и 24 В для МР-05Г, МР-05Г-01.
1.3 Вид рабочего режима – продолжительный номинальный S1 по ГОСТ 3940-2004.
1.4 Виды климатического исполнения У2, Т2 по ГОСТ 15150-69, а для выходного вала привода стеклоочистителя У1, Т1 по ГОСТ 15150-69, но при этом диапазон рабочих температур воздуха при эксплуатации от минус 25 до плюс 60 °С, относительная влажность воздуха 100 % при температуре 25 °С.
1.5 Степень защиты от проникновения посторонних тел и воды не ниже IP40 по ГОСТ 14254-2015.
1.6 Электродвигатель привода стеклоочистителя постоянного тока, двухскоростной, коллекторный, защищен от перегрузок.
1.7 Привод стеклоочистителя работает в следующих режимах:
непрерывная работа;
остановка в парковом положении.
1.8 Условное обозначение при заказе: привод стеклоочистителя МР-05 (МР-05М, МР-05Г, МР-05Г-01, МР-06М) ТУ BY 300149331.038-2009.
Технические характеристики
Наименование параметра |
Значение для привода стеклоочистителя типа |
||
МР-05, МР-05М, МР-05Г |
МР-05Г-01 |
МР-06М |
|
Частота перемещения щеткодержателя по мокрому стеклу: - для первой частоты, двойных ходов в мин; -.для второй частоты, двойных ходов в мин, не менее; - разница двойных ходов между первой и второй частотами, двойных ходов в мин ,не менее |
20-45
45
15 |
||
Угол размаха щетки, град |
93-8 |
76±5 |
105-8 |
Потребляемый ток при большей скорости, А, не более |
7 |
||
Габаритные размеры, мм, не более |
228х208х112 |
228х208х93 |
|
. Масса, кг, не более |
2,6 |
